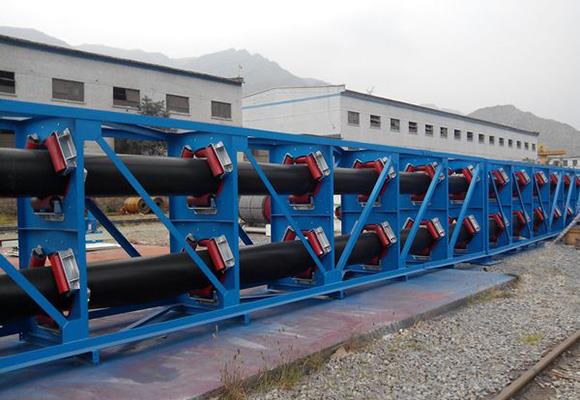

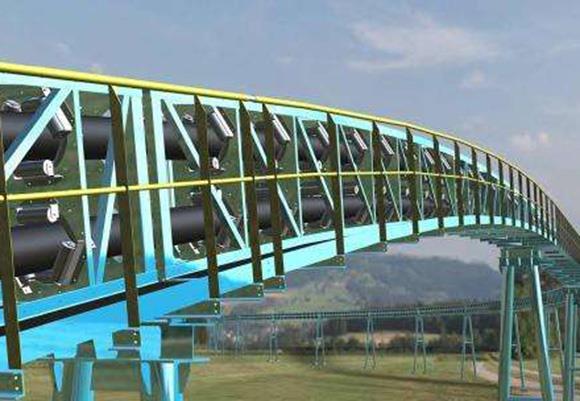

Pásový dopravník
popis

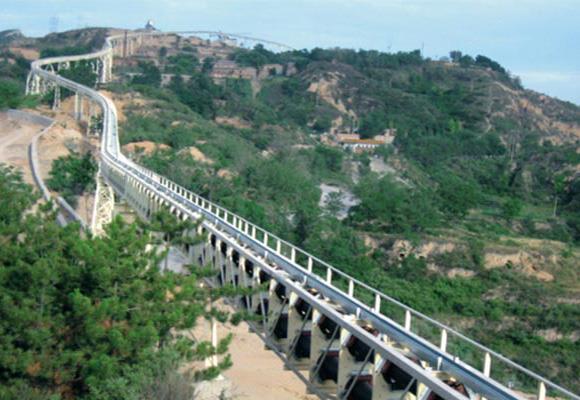

Pásový dopravník s kruhovými rúrkami sa využíva najmä na prepravu uhlia, uhoľného uhlia, koksu, miešacích materiálov, sintrovanej rudy, minerálneho prášku, ropného koksu, vápenca, piesku a štrku, acetylénového kalu, zvlhčujúci prach, chemické hnojivo, soľ, odpadový papier, sadrovec fosforu, síru železnú trosku a všetky druhy sypkých materiálov. Pásový dopravník s kruhovými rúrkami má rovnaký pracovný princíp s bežným pásovým dopravníkom; menovite využívať trenie na pohyb dopravného pásu a jeho materiálov. Väčšina komponentov sa bežne používa s obyčajným pásovým dopravníkom, avšak rozdiel je v tom, že dopravný pás musí byť valcovaný v tvare kruhovej rúrky.
Princíp a štruktúra pásového dopravníka s kruhovými rúrkami:
1. Spoločný výtlačný port
2. Port nabíjania
3. Prechodová časť prijímaných materiálov
4. Špeciálna hadicová páska
5. Prechodová časť vykládky materiálu
6. Prenosový valec

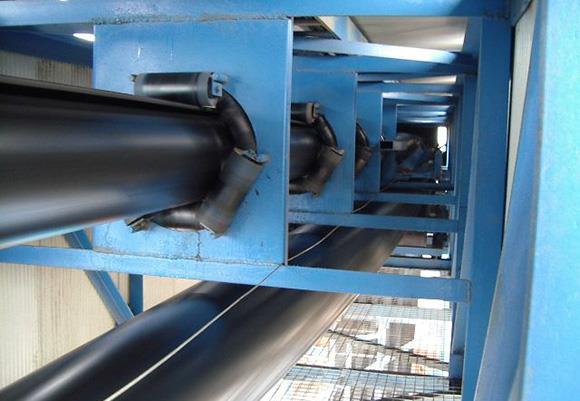

Keď dopravný pás prijal materiály z prechodového úseku na svojom konci, dopravný pás sa bude postupne zrolovať v tvare kruhovej rúrky, potom sa kruhová rúrková páska aplikuje na dopravu materiálov uzavretým spôsobom, dopravný pás sa postupne rozvinie, keď sa materiály prepravujú do hlavnej prechodovej časti, kým sa materiály nevypúšťajú.
Vlastnosti
1. Môže utesniť a prepravovať sypké materiály.
2. Dokáže usporiadať dopravné rutiny v režime warp.
3. Môže zvýšiť uhol sklonu transportu.
4. Neexistuje žiadny fenomén mimo sledovania.
5. Môže prepravovať materiály v dvoch smeroch.
špecifikácia
Priemer trubice | Šírka pásma | Rýchlosť (m / s) | |||||||
0,5 | 0.63 | 0.8 | 1 | 1,25 | 1.6 | 2 | 2.5 | ||
Φ100 | 360 | 10.6 | 13.4 | 17 | 21.2 | 26.5 | 33.9 | 42.4 | 53 |
Φ150 | 550 | 23.9 | 30.1 | 38.2 | 47.7 | 59.6 | 76.3 | 95.4 | 119,3 |
Φ200 | 730 | 42.4 | 53.4 | 67.9 | 84.8 | 106 | 135,7 | 169,6 | 212,1 |
Φ250 | 910 | 66.3 | 83.5 | 106 | 132,5 | 165,7 | 212,1 | 265,1 | 331,3 |
Φ300 | 1100 | 95.4 | 120,2 | 152,7 | 190,9 | 238,6 | 305.4 | 381,7 | 477,1 |
Φ350 | 1280 | 129,9 | 163,7 | 207,8 | 259,8 | 324,7 | 415,6 | 519,5 | 649,4 |
Φ400 | 1460 | 169,6 | 213,8 | 271,4 | 339,3 | 424,1 | 542,9 | 678,6 | 848,2 |
Φ450 | 1640 | 214.7 | 270,5 | 343.5 | 429.4 | 536,8 | 687,1 | 858,8 | 1073,5 |
Φ500 | 1820 | 265,1 | 334 | 424,1 | 530,1 | 662,7 | 848,2 | 1060,3 | 1325,4 |
Φ560 | 2050 | 332.5 | 419 | 532 | 665 | 831.3 | 1064 | 1330 | 1662,5 |
Φ600 | 2190 | 381,7 | 480,9 | 610,7 | 763,4 | 954,3 | 1221,5 | 1526,8 | 1908,5 |
Φ630 | 2300 | 420,8 | 530,2 | 673,3 | 841,7 | 1052,1 | 1346,6 | 1683,3 | 2104,1 |
Φ700 | 2550 | 519,5 | 654,6 | 831.3 | 1039,1 | 1298,9 | 1662,5 | 2078,2 | 2597,7 |
Φ800 | 2900 | 678,6 | 855 | 1085,7 | 1357,2 | 1696,5 | 2171,5 | 2714,3 | 3392,9 |
Φ850 | 3100 | 766,1 | 965,2 | 1225,7 | 1532,1 | 1915,1 | 2451,4 | 3064,2 | 3830,3 |
Priemer trubice (Mm) | Šírka pásma | Rýchlosť (m / s) | |||||||
3.15 | 3.55 | 4 | 4.5 | 5 | 5.6 | 6.3 | 7.1 | ||
Φ100 | 360 | 66.8 | 75.3 | 84.8 | 95.4 | 106 | 118,8 | 133,6 | 150,6 |
Φ150 | 550 | 150,3 | 169.4 | 190,9 | 214.7 | 238,6 | 267,2 | 300.6 | 338,8 |
Φ200 | 730 | 267,2 | 301,1 | 339,3 | 381,7 | 424,1 | 475 | 534,4 | 602,2 |
Φ250 | 910 | 417,5 | 470,5 | 530,1 | 596,4 | 662,7 | 742,2 | 835 | 941 |
Φ300 | 1100 | 610.2 | 677,5 | 763,4 | 858,8 | 954,3 | 1068,8 | 1202,4 | 1355 |
Φ350 | 1280 | 818,3 | 922,2 | 1039,1 | 1169 | 1298,9 | 1454,7 | 1636,6 | 1844,4 |
Φ400 | 1460 | 1068,8 | 1204,5 | 1357,2 | 1526,8 | 1696,5 | 1900 | 2137,5 | 2409 |
Φ450 | 1640 | 1352,7 | 1524,4 | 1717,7 | 1932,4 | 2147,1 | 2404,7 | 2705,3 | 3048,9 |
Φ500 | 1820 | 1670 | 1882 | 2120,6 | 2385,6 | 2650,7 | 2968,8 | 3339,9 | 3764 |
Φ560 | 2050 | 2094,8 | 2360,8 | 2660 | 2992,6 | 3325,1 | 3724,1 | 4189,6 | 4721,6 |
Φ600 | 2190 | 2404,7 | 2710,1 | 3053,6 | 3435,3 | 3817 | 4275,1 | 4809,5 | 5420,2 |
Φ630 | 2300 | 2651,2 | 2987,9 | 3366,6 | 3787,5 | 4208,3 | 4713,3 | 5302,4 | 5975,8 |
Φ700 | 2550 | 3273,1 | 3688,7 | 4156,3 | 4675,9 | 5195,4 | 5818,9 | 6546,2 | 7377,5 |
Φ800 | 2900 | 4275,1 | 4817,9 | 5428,7 | 6107,3 | 6785,8 | 7600,1 | 8550,2 | 9635,9 |
Φ850 | 3100 | 4826,2 | 5439 | 6128,5 | 6894,5 | 7660,6 | 8579,8 | 9652,3 | 10878 |
