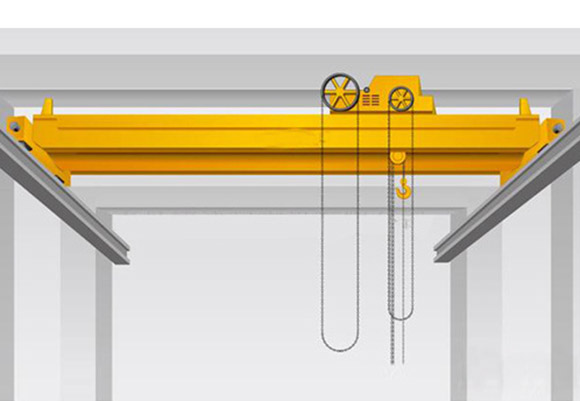

Ručne ovládaný žeriav dvojitého nosníka
popis
Manuálny dvojitý žeriav je malý typ žeriavu, vhodný na inštaláciu, údržbu a pracoviská bez napájania.
Manuálny dvojitý žeriavový jeřáb pozostáva z mosta, hnacieho vozíka a ručného jednokotúčového vozidla a ďalších hlavných častí.
Zvyšuje hmotnosť od 1 tony po 40 ton, pracovná sila je A1-A3 (ľahká).
Vlastnosti
Výkon so spoľahlivosťou
Flexibilita s aplikáciou
Jednoduchá manipulácia
Jednoduchá údržba
technické údaje
kapacita | T | 32 / 5,50 / 10 | ||||||||
rozpätie | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |
Výška zdvihu | m | 16/18 | ||||||||
Rýchlosť zdvíhania | m / min | 15.6 | ||||||||
Cestná rýchlosť vozíka | m / min | 3.36-33.6,2.9-29 | ||||||||
Crane rýchlosť jazdy | m / min | 92.7 | 93.7 | 86,5 | ||||||
Celková váha | kilogram | 15406 | 17290 | 20020 | 21724 | 24213 | 28579 | 31970 | 35389 | |
Max. Zaťaženie kolesa | KN | 104 | 111 | 120 | 125 | 132 | 144 | 152 | 162 | |
Železnica odporúčaná | Model | 43 kg / m | ||||||||
Celkový výkon motora | kw | 27.8 | 31.8 | |||||||

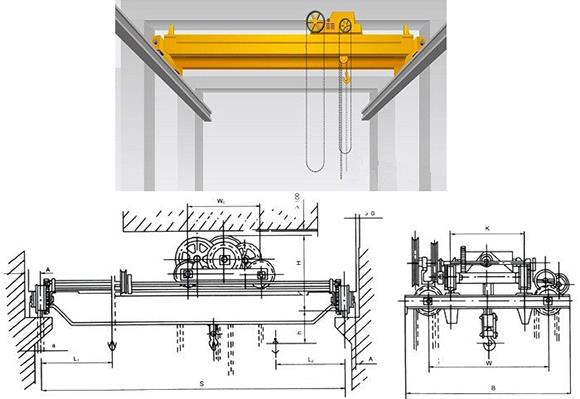

Hlavný rozmer (mm) | Span (m) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |
Železničná doska na žeriav | H | 1750 | 1840 | |||||||
Drážka smerom k stredu háku | H4 | 55 | 5 | |||||||
Základná vzdialenosť žeriava | W | 5140 | 5334 | 5940 | ||||||
Šírka žeriava | B | 3450 | 4400 | |||||||
Vzdialenosť trolejbusovej dráhy | K | 1400 | ||||||||
Omezenie ľavého háku | S1 | 800 | ||||||||
Obmedzenie pravého háku | S2 | 1250 | ||||||||
