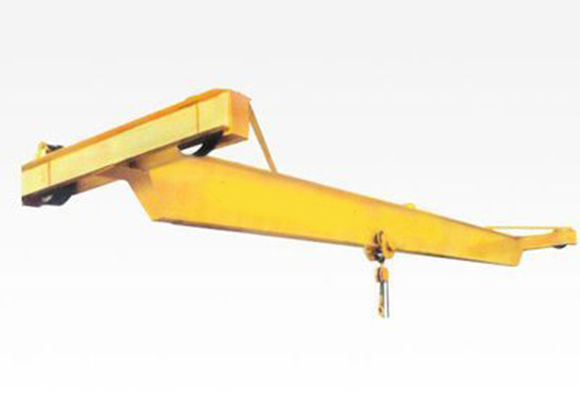

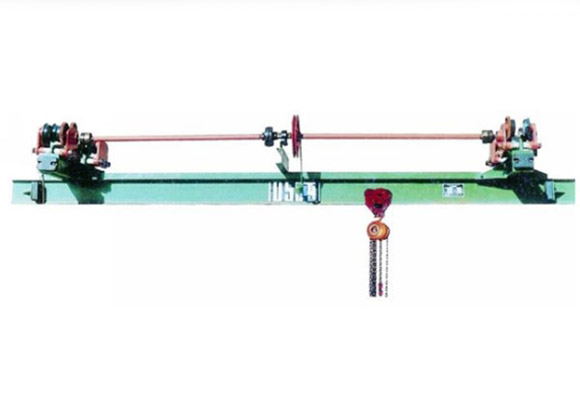

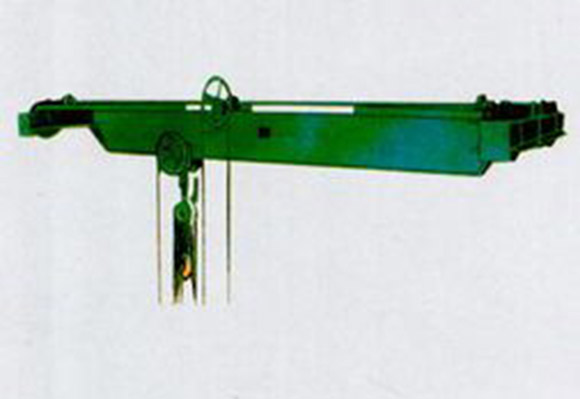

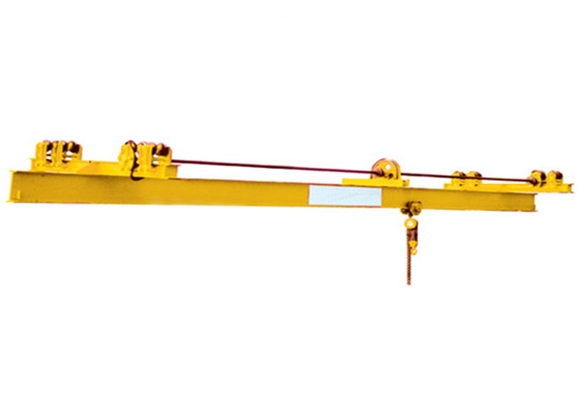

Ručne ovládaný žeriav s jednoduchým nosníkom
popis
SL model manuálne pohon nadzemného žeriavu je jeden nosník ručný žeriav, všetky pohyby sú pohon ručne, je použitý v mieste, že žiadny zdroj energie.
Tento mostový žeriav (mostový žeriav) je charakterizovaný rozumnejšou konštrukciou a oceľou s vyššou pevnosťou ako celok, hlavným nosníkom je oceľový nosník s nosníkom I alebo nosníkom rámového rámu, koncové vozne sa vyrábajú lúčom C-profilu.
Tento mostový žeriav (mostový žeriav) sa používa spolu s reťazovým kladkostrojom ako kompletná súprava.
Kapacita od 1 tony do 10 ton. Rozpätie od 5m do 14m, pracovný stupeň je A1-A3. Pracovná teplota v rozmedzí -25 až +42 stupňov Celzia.
Tento horný žeriav sa nesmie používať v prostredí s horľavým, výbušným alebo žieravým povrchom.
technické údaje
kapacita | T | 1 | |||
rozpätie | m | 5 | 9 | 12 | 14 |
Výška zdvihu | m | 3-10 | |||
Rýchlosť jazdy na vozíku | m / min | 5.3 | |||
Rýchlosť jazdenia žeriavom | m / min | 5.0 | |||
Celková váha | kilogram | 650 | 850 | 1090 | 1310 |
Max. Zaťaženie kolesa | KN | 0,65 | 0.73 | 0,81 | 0,86 |
Hlavný rozmer (mm) | Span (m) | 5 | 9 | 12 | 14 |
Železničná doska na žeriav | H | 520 | |||
Drážka smerom k stredu háku | H4 | 550 | 580 | 610 | 650 |
Základná vzdialenosť žeriava | W | 1200 | 1600 | ||
Šírka žeriava | B | 1800 | 2200 | ||
Omezenie ľavého háku | S1 | 360 | 380 | 395 | 420 |
Obmedzenie pravého háku | S2 | ||||
kapacita | T | 2 | |||
rozpätie | m | 5 | 9 | 12 | 14 |
Výška zdvihu | m | 3-10 | |||
Rýchlosť jazdy na vozíku | m / min | 5.9 | |||
Rýchlosť jazdenia žeriavom | m / min | 5.0 | |||
Celková váha | kilogram | 700 | 870 | 1320 | 1550 |
Max. Zaťaženie kolesa | KN | 1.13 | 1.19 | 1.29 | 1.40 |
Hlavný rozmer (mm) | Span (m) | 5 | 9 | 12 | 14 |
Železničná doska na žeriav | H | 520 | |||
Drážka smerom k stredu háku | H4 | 720 | 750 | 790 | 870 |
Základná vzdialenosť žeriava | W | 1200 | 1600 | ||
Šírka žeriava | B | 1800 | 2200 | ||
Omezenie ľavého háku | S1 | 400 | 415 | 440 | 490 |
Obmedzenie pravého háku | S2 | ||||
kapacita | T | 3 | |||
rozpätie | m | 5 | 9 | 12 | 14 |
Výška zdvihu | m | 3-10 | |||
Rýchlosť jazdy na vozíku | m / min | 4.7 | |||
Rýchlosť jazdenia žeriavom | m / min | 5.0 | |||
Celková váha | kilogram | 810 | 1200 | 1460 | 1800 |
Max. Zaťaženie kolesa | KN | 1.61 | 1.79 | 1,87 | 1,97 |
Hlavný rozmer (mm) | Span (m) | 5 | 9 | 12 | 14 |
Železničná doska na žeriav | H | 520 | |||
Drážka smerom k stredu háku | H4 | 900 | 940 | 980 | 1030 |
Základná vzdialenosť žeriava | W | 1200 | 1600 | ||
Šírka žeriava | B | 1800 | 2200 | ||
Omezenie ľavého háku | S1 | 460 | 485 | 510 | 540 |
Obmedzenie pravého háku | S2 | ||||
kapacita | T | 5 | |||
rozpätie | m | 5 | 9 | 12 | 14 |
Výška zdvihu | m | 3-10 | |||
Rýchlosť jazdy na vozíku | m / min | 4.7 | |||
Rýchlosť jazdenia žeriavom | m / min | 5.0 | |||
Celková váha | kilogram | 960 | 1360 | 1730 | 2210 |
Max. Zaťaženie kolesa | KN | 2.5 | 2.75 | 2.86 | 3.01 |
Hlavný rozmer (mm) | Span (m) | 5 | 9 | 12 | 14 |
Železničná doska na žeriav | H | 600 | |||
Drážka smerom k stredu háku | H4 | 1210 | 1250 | 1300 | 1360 |
Základná vzdialenosť žeriava | W | 1200 | 1600 | ||
Šírka žeriava | B | 1800 | 2200 | ||
Omezenie ľavého háku | S1 | 520 | 560 | 585 | 625 |
Obmedzenie pravého háku | S2 | ||||
kapacita | T | 10 | |||
rozpätie | m | 5 | 9 | 12 | 14 |
Výška zdvihu | m | 3-10 | |||
Rýchlosť jazdy na vozíku | m / min | 4.2 | |||
Rýchlosť jazdenia žeriavom | m / min | 5.0 | |||
Celková váha | kilogram | 1420 | 1870 | 2250 | 2830 |
Max. Zaťaženie kolesa | KN | 4,89 | 5.29 | 5,44 | 5,65 |
Hlavný rozmer (mm) | Span (m) | 5 | 9 | 12 | 14 |
Železničná doska na žeriav | H | 720 | |||
Drážka smerom k stredu háku | H4 | 1390 | 1440 | 1490 | 1550 |
Základná vzdialenosť žeriava | W | 1800 | |||
Šírka žeriava | B | 2600 | |||
Omezenie ľavého háku | S1 | 555 | 585 | 615 | 650 |
Obmedzenie pravého háku | S2 | ||||
