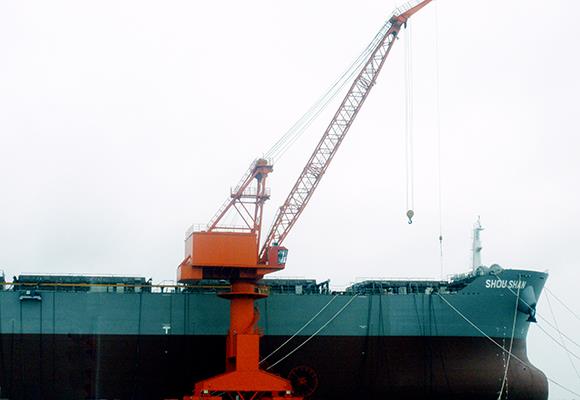

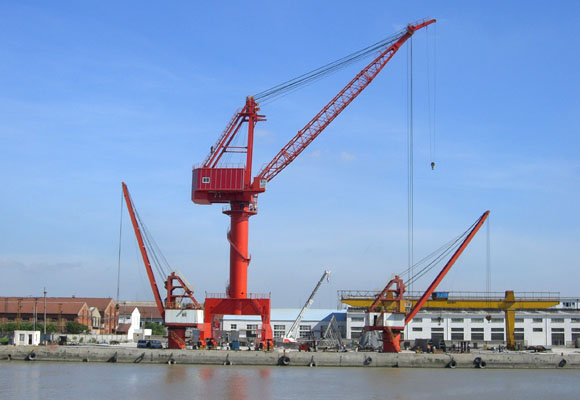

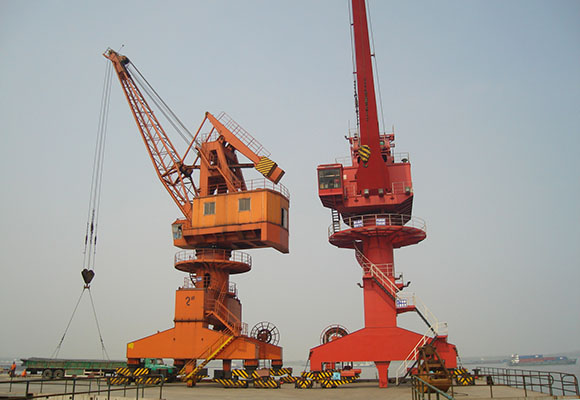

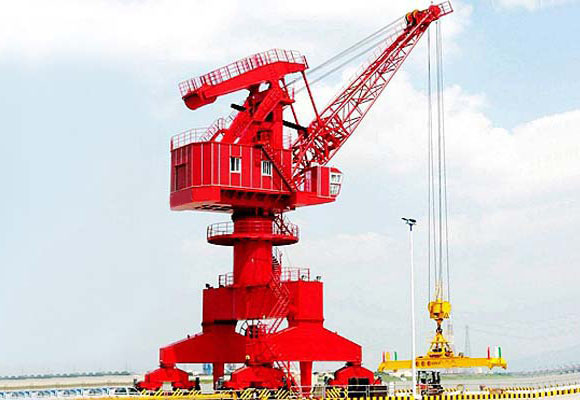

Jediný jib portálový žeriav
popis
Jednoduchý portálový žeriav zahŕňa všeobecne nasledujúce prvky: oceľový rám, zdvíhací mechanizmus, mechanizmus preťahovania, žeriavový mechanizmus, rozperné zariadenie (uchopenie, rozmetadlo kontajnerov, magnet a hák), elektrické zariadenia a ďalšie potrebné bezpečnostné zariadenia. Oceľové konštrukcie zahŕňajú výložník a rám A, otočnú plošinu a portálový rám.
Jednoduchý portálový žeriav sa používa hlavne v malom a strednom prístave na nakladanie a vykladanie sypkého materiálu. Nízka hmotnosť a malý tlak koliakov prinášajú úžitok znižovania investícií a vytvárajú značné zisky. Prijíma amplitúdu rackov alebo amplitúdu drôteného lana (blok a náradie) na dosiahnutie variabilných amplitúd s nákladom, vodorovným posunom a otáčaním alebo zdvíhaním v akomkoľvek stupni. Spolupráca s amplitúdami robia žeriav hladko a efektívne. Háčiky a príchytky môžu byť vybavené.
Referenčné normy: GB17495-1998 Technické porty žeriavových technických špecifikácií, GB6067-85 bezpečnostné špecifikácie liftequipment, GB3811-2008 normy pre návrh žeriavov, normy ISO, normy FEM a štandardy JIS.
Vlastnosti
1. Zvýšil obrat a prevádzku nakládky a vykládky.
2. Vysoká pracovná účinnosť, kompaktný rám,
3. Pokojný pohyb, pohodlná obsluha, bezpečnosť a spoľahlivosť.
4. Pohodlie údržba, pekný vzhľad a tak ďalej
5. Pohon žeriava: IP54 alebo IP44, izolácia úrovne F
6. Zvlášť vhodné pre zdvíhanie prístavu.
7. Navrhnuté podľa vašej požiadavky.
špecifikácia
typ | Cap. | Zdvihu / m | Výška zdvihu / m | span * | rýchlosť / | Max | schopnosť | loď | |||||
Max | min | hore | nadol | Zdvíhanie m / min | luffing | otočný | Cestovanie | ||||||
BP209 | 2 | 9 | 4 | 6 | 6 | 4.5 x 4.5 | 18 | 15 | 1.3 | 15 | 40 | 22 | 200 |
BP315 | 3.2 | 15 | 5.6 | 12 | 8 | 6 x 6 | 30 | 20 | 1.5 | 15 | 80 | 42 | 500-2500 |
BP322 | 3.2 | 22 | 7 | 14 | 8 | 6 x 6 | 40 | 20 | 1.5 | 15 | 90 | 58 | 1000-3000 |
BP515 | 5 | 15 | 6 | 12 | 9 | 6 x 6 | 40 | 24 | 1.5 | 15 | 120 | 120 | 500-1500 |
BP518 | 5 | 18 | 6 | 15 | 9 | 6 x 6 | 50 | 24 | 1.7 | 15 | <> | 125 | 1000-3000 |
BP520 | 5 | 20 | 7.5 | 16 | 18 | 6 x 6 | 58 | 20 | 1.6 | 15 | 138 | 1000-3000 | |
BP522 | 5 | 22 | 8 | 15 | 12 | 10,5 x 10,5 | 50 | 20 | 1.4 | 15 | 142 | 125 | 1000-3000 |
BP525 | 5 | 25 | 9 | 20 | 10 | 6 x 7 | 46 | 22 | 1.4 | 15 | <> | 115 | 5000 |
BP1020 | Hook10 | 20 | 7 | 15 | 10 | 10,5 x 10,5 | 36 | 20 | 1.5 | 15 | 115 | 103 | 3000 |
Grab5 | |||||||||||||
BP2020 | 20 | 20 | 7 | 16 | 10 | 10,5 x 10,5 | 40 | 25 | 1.6 | 27 | 165 | 145 | 5000 |
BP-1025 | Hook10 | 25 | 8 | 20 | 12 | 10,5 x 10,5 | 50 | 48 | 1.6 | 27 | 185 | 132,8 | 5000 |
Grab5 | |||||||||||||
BP-1625 | Hook16 | 25 | 8 | 20 | 12 | 10,5 x 10,5 | 56 | 48 | 1.6 | 27 | 185 | 305 | 10000 |
Grab10 | |||||||||||||
BP-1627 | Hook16 | 27 | 10 | 22 | 15 | 10,5 x 10,5 | 56 | 50 | 1.6 | 27 | 305 | 10000 | |
Grab10 | |||||||||||||
BP-1030 | Hook10 | 30 | 11 | 25 | 15 | 10,5 x 10,5 | 56 | 48 | 1.6 | 27 | 275 | 305 | 10000 |
Grab5 | |||||||||||||
