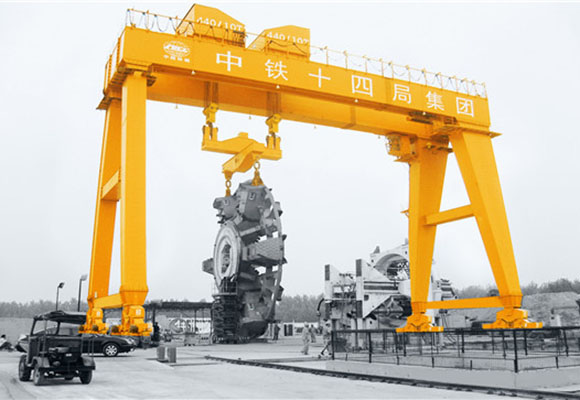

Žeriavový žeriav s dvojitým nosníkom s štítom
popis

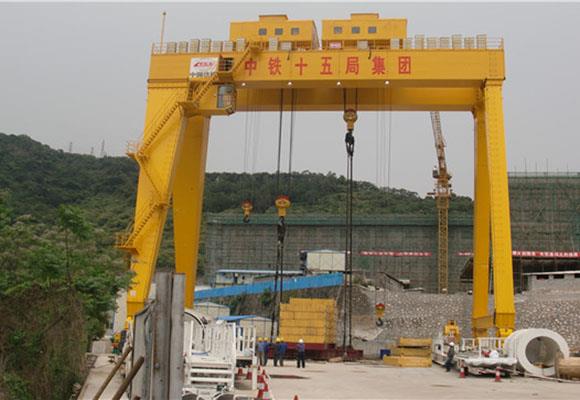

Žeriavový žeriav s dvojitým priečnym nosníkom so štítom, ktorý sa používa predovšetkým na inštaláciu nožového a štítového krytu nožného štítu a na zdvíhanie tunelového nosníka počas výstavby. Využite stabilný výkon, vysokú efektivitu výroby, jednoduchú údržbu, hornú časť je otočný rozmetadlo, prispôsobí sa potrebám rôznych smerov do vykopaného, s flexibilným režimom prevádzky, má perfektné bezpečnostné pokyny a ochranné zariadenia proti preťaženiu maximálne na zaistenie bezpečnosti prevádzkovým personálom a zariadeniami, elektrický systém prijíma nastavenie frekvencie PLC, je prínosom pre inštitúcie kontrolu, dizajn DMG, výrobu, vykonávanie kontroly nedávno vydané národné normy.
Vlastnosti

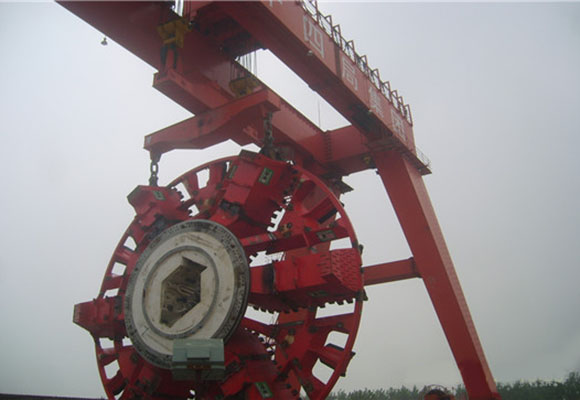

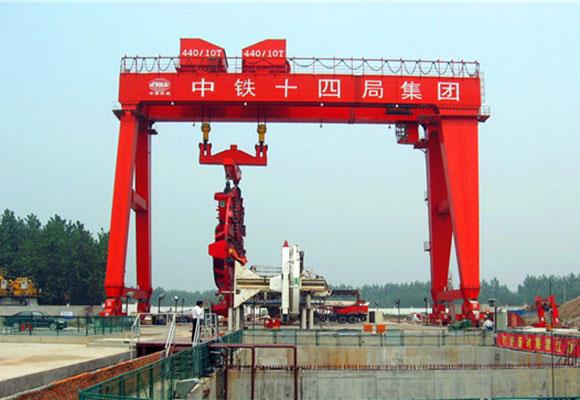

Žeriavový žeriav s dvojitým nosníkom S štítom sa používa predovšetkým pri inštalácii nožového štítu ochranného stroja a ochranného telesa a pri zdvíhaní tunelového nosníka počas výstavby.
Prijať Chi s rozmetadlom, rozmetadlo sa môže otáčať o 360 stupňov, oblek pre rôzne uhly inštalácie nožnice.
Prijať dvojitú konštrukciu vozíka, dva vozíky môžu byť väzby, zdvíhacie nožnice, tiež môžu pracovať samostatne na zdvihnutie rúrkového plechu.
Zdvíhanie pomocou pohonov s otvoreným ozubením a úspora nákladov.
Žeriavový zdroj je trojfázový, 50 Hz, 380 V;
Pracovná teplota je -20 ~ + 45 stupňov,
Maximálna relatívna vlhkosť menšia ako 95% (pri kondenzácii);
Pracovná rýchlosť menšia ako 20 m / s;
Žeriavová práca A3, A4;
Ak má žeriav špeciálne požiadavky na podmienky prostredia, vykonanie je podľa objednávky.
špecifikácia
kapacita | T | 400 | |
rozpätie | m | 33 | 34 |
Výška zdvihu m | Hlavné zdvíhanie | 24 (horná lišta) 23 (spodná lišta) | 24 (horná lišta) 23 (spodná lišta) |
Pomocné zdvíhanie | 22 (horná lišta) 26 (spodná lišta) | 22 (horná lišta) 26 (spodná lišta) | |
Rýchlosť zdvíhania | m / min | 0,09 až 0,9; | |
Rýchlosť jazdy na vozíku | m / min | 15 / 1-05 / 11 | |
Rýchlosť jazdenia žeriavom | m / min | 1,6-16 | |
Max. Zaťaženie kolesa | KN | 406 | 415 |
Železnica odporúčaná | Model | QU100 | |
Hlavný rozmer (mm) | Span (m) | 33 | 34 |
Základná vzdialenosť žeriava | W | 4500 | |
Šírka žeriava | B | 14000 | |
Omezenie ľavého háku | S1 | 2500 | |
Omezenie ľavého háku | S2 | 3500 | |
| kapacita | T | 200 + 200 | |
rozpätie | m | 33 | 34 |
Výška zdvihu | m | 48 (dole 24l) (dole 24l) | |
Rýchlosť zdvíhania | m / min | 0,09 až 0,9; | |
Rýchlosť jazdy na vozíku | m / min | 15 / 1-05 / 11 | |
Rýchlosť jazdenia žeriavom | m / min | 1,6-16 | |
Max. Zaťaženie kolesa | KN | 405 | 410 |
Železnica odporúčaná | Model | QU100 | |
Celkový výkon motora | kw | 241 | |
Hlavný rozmer (mm) | Span (m) | 33 | 34 |
Základná vzdialenosť žeriava | W | 14000 | |
Šírka žeriava | B | 22800 | |
Omezenie ľavého háku | S1 | 2500 | |
Obmedzenie pravého háku | S2 | 3500 | |
| kapacita | T | 100 + 100 | |
rozpätie | m | 33 | 34 |
Výška zdvihu | m | 1500 + 21000 | |
Rýchlosť zdvíhania | m / min | 0.3-3-6 | |
Rýchlosť jazdy na vozíku | m / min | 2,5-25 | |
Rýchlosť jazdenia žeriavom | m / min | 2-20 | |
Max. Zaťaženie kolesa | KN | 270 | 290 |
Železnica odporúčaná | Model | QU80 | |
Celkový výkon motora | kw | 225 | |
Hlavný rozmer (mm) | Span (m) | 33 | 34 |
Základná vzdialenosť žeriava | W | 12000 | |
Šírka žeriava | B | 19038 | |
Omezenie ľavého háku | S1 | 2500 | |
Obmedzenie pravého háku | S2 | 2500 | |
| kapacita | T | 100 | ||
rozpätie | m | 20 | 22 | 24 |
Výška zdvihu | m | 9800 + 30000 | ||
Rýchlosť zdvíhania | m / min | 0.37-3.7-6 | ||
Rýchlosť jazdy na vozíku | m / min | 0,5-25 | ||
Rýchlosť jazdenia žeriavom | m / min | 1,4-14 | ||
Max. Zaťaženie kolesa | KN | 230 | 235 | 240 |
Železnica odporúčaná | Model | QU80 | ||
Celkový výkon motora | kw | 145 | ||
Hlavný rozmer (mm) | Span (m) | 20 | 22 | 24 |
Základná vzdialenosť žeriava | W | 10700 | ||
Šírka žeriava | B | 16380 | ||
Omezenie ľavého háku | S1 | 1750 | ||
Obmedzenie pravého háku | S2 | 1900 | ||
| kapacita | T | 130 | ||
rozpätie | m | 20 | 22 | 24 |
Výška zdvihu | m | 9800 + 30000 | ||
Rýchlosť zdvíhania | m / min | 0.37-3.7-6 | ||
Rýchlosť jazdy na vozíku | m / min | 0,5-25 | ||
Rýchlosť jazdenia žeriavom | m / min | 1,4-14 | ||
Max. Zaťaženie kolesa | KN | 270 | 275 | 280 |
Železnica odporúčaná | Model | QU80 | ||
Celkový výkon motora | kw | 145 | ||
Hlavný rozmer (mm) | Span (m) | 20 | 22 | 24 |
Základná vzdialenosť žeriava | W | 10700 | ||
Šírka žeriava | B | 16180 | ||
Omezenie ľavého háku | S1 | 1750 | ||
Obmedzenie pravého háku | S2 | 1900 | ||
