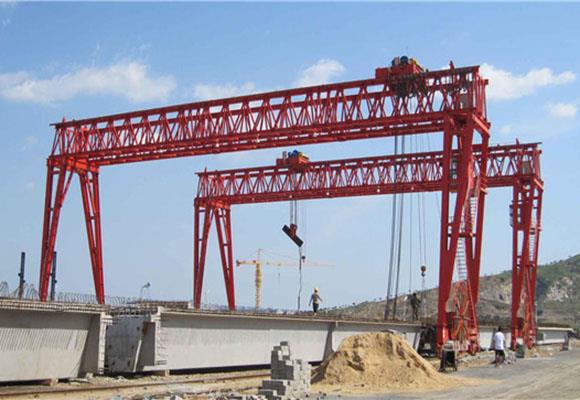

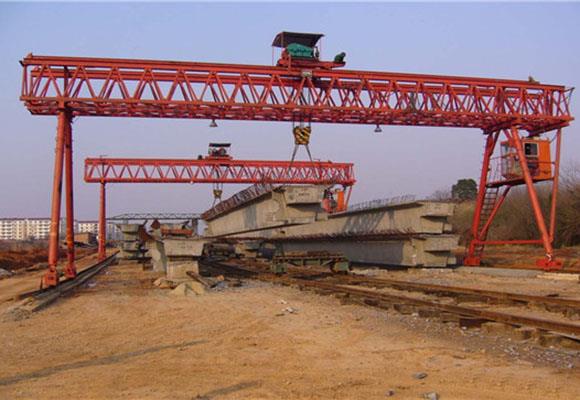

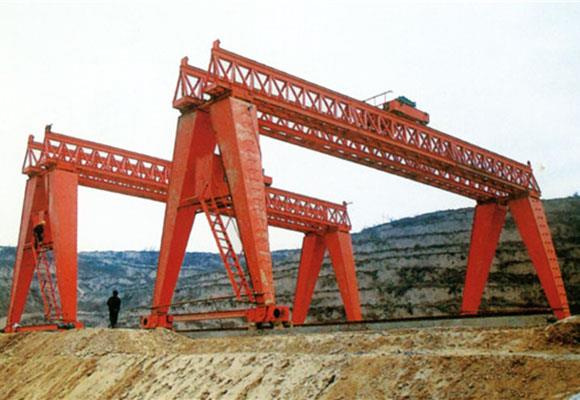

Inžiniersky portálový žeriav
popis
Engineering Portálový žeriav je špeciálny portálový žeriav, ktorý je vyvinutý na základe všeobecných portálových žeriavov podľa prevádzkových požiadaviek a pracovných podmienok podzemnej stavby.
Inžiniersky portálový žeriav pozostáva z krabov, portálov, vozíkov, cestovných mechanizmov, hydraulických obratových mechanizmov, kabíny a elektrických zariadení.
Krab je vybavený hydraulickým obratovým mechanizmom, ktorý sa skladá z hydraulickej pracovnej stanice a háku na trosku.
Uprostred nosného nosníka je hák, ktorý sa používa na zdvíhanie bežných predmetov.
Pohyblivý mechanizmus na vozíku je pohon všetkých kolies na 8 kolies. Motor upevnený na vozíku poháňa kolies vertikálnym redukčným zariadením. K dispozícii je vetracia svorka odolná voči vetru. Pri žeriave je v bežnej prevádzke odpojený od koľajnice a keď žeriav prestane pracovať, operátor položí svorku, aby zachytila koľajnicu, aby nedošlo k posunutiu žeriavu.
Smer smeru uzemnenia závisí od staveniska.
Vlastnosti
1. Primeraná štruktúra a priaznivá výkonnosť.
2. Hladké štartovanie a zastavenie.
3. Bezpečné a spoľahlivé cestovanie, dlhá životnosť.
4. Nízka hlučnosť, komfortná kabína s dobrým výhľadom.
5. Jednoduchá inštalácia a pohodlná údržba.
6. Vynikajúca zameniteľnosť pre diely a komponenty.
7. Pohon žeriava: IP54 alebo IP44, izolácia úrovne F.
špecifikácia
kapacita | T | 40 | ||
rozpätie | m | 20 | 30 | 40 |
Výška zdvihu | m | 9 | ||
Rýchlosť zdvíhania | m / min | 1 | ||
Rýchlosť jazdy na vozíku | m / min | 10 | ||
Rýchlosť jazdenia žeriavom | m / min | 14 | ||
Max. Zaťaženie kolesa | KN | 175 | 190 | 220 |
Železnica odporúčaná | Model | 43 kg / m | ||
Celkový výkon motora | kw | 22.8 | 26 | |
Hlavný rozmer (mm) | Span (m) | 20 | 30 | 40 |
Základná vzdialenosť žeriava | W | 6000 | ||
Šírka žeriava | B | 8286 | ||
Omezenie ľavého háku | S1 | 1500 | ||
Obmedzenie pravého háku | S2 | 1500/2000 | ||
| kapacita | T | 60 | ||
rozpätie | m | 20 | 30 | 40 |
Výška zdvihu | m | 9 | ||
Rýchlosť zdvíhania | m / min | 0.95 | ||
Rýchlosť jazdy na vozíku | m / min | 10 | ||
Rýchlosť jazdenia žeriavom | m / min | 15 | ||
Max. Zaťaženie kolesa | KN | 240 | 260 | 280 |
Železnica odporúčaná | Model | 43 kg / m | ||
Celkový výkon motora | kw | 30 | ||
Hlavný rozmer (mm) | Span (m) | 20 | 30 | 40 |
Základná vzdialenosť žeriava | W | 6000 | ||
Šírka žeriava | B | 8286 | ||
Omezenie ľavého háku | S1 | 2000 | ||
Obmedzenie pravého háku | S2 | 1500/2000 | ||
| kapacita | T | 80 | |
rozpätie | m | 20 | 30 |
Výška zdvihu | m | 9 | |
Rýchlosť zdvíhania | m / min | 0.8 | |
Rýchlosť jazdy na vozíku | m / min | 10 | |
Rýchlosť jazdenia žeriavom | m / min | 15 | |
Max. Zaťaženie kolesa | KN | 290 | 305 |
Železnica odporúčaná | Model | 43 kg / m | |
Celkový výkon motora | kw | 31.4 | |
Hlavný rozmer (mm) | Span (m) | 20 | 30 |
Základná vzdialenosť žeriava | W | 6000 | |
Šírka žeriava | B | 8286 | |
kapacita | T | 100 | |
rozpätie | m | 20 | 30 |
Výška zdvihu | m | 12 | |
Rýchlosť zdvíhania | m / min | 0.8 | |
Rýchlosť jazdy na vozíku | m / min | 10.5 | |
Rýchlosť jazdenia žeriavom | m / min | 13 | |
Max. Zaťaženie kolesa | KN | 190 | 205 |
Železnica odporúčaná | Model | 43 kg / m | |
Celkový výkon motora | kw | 46.4 | |
Hlavný rozmer (mm) | Span (m) | 20 | 30 |
Základná vzdialenosť žeriava | W | 12876 | |
Šírka žeriava | B | 7500 | |
Omezenie ľavého háku | S1 | 2000 | |
Obmedzenie pravého háku | S2 | 2000 | |
